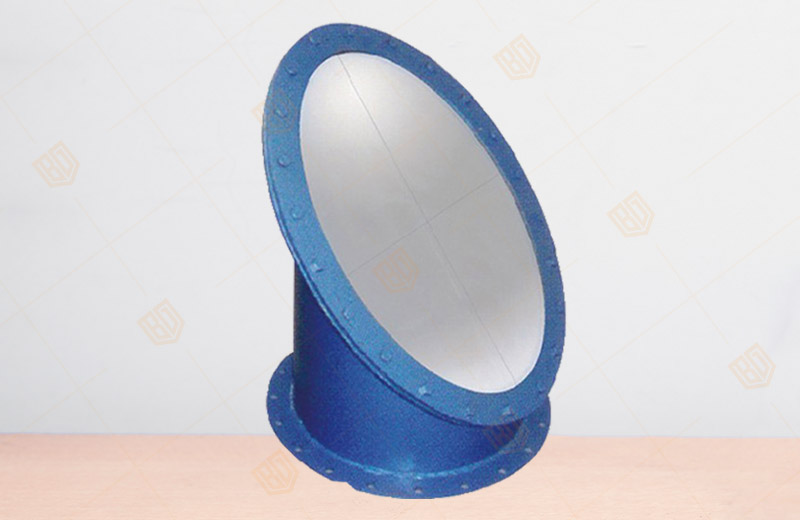

FBF-1防爆閥
產品概況
產品型號：FBF-1
公稱通徑：DN200~800mm
公稱壓力：≤0.1MPa
適用介質：壓縮易爆氣體
適用溫度：≤80℃
主要材料：碳鋼、鋁合金
法蘭標準：GB/T9115-98
連接尺寸：GB2555-81PN2.5
檢測方法：GB/T13927-92
一、FBF-1防爆閥產品工作原理和用途
百鋼閥門集團生產銷售的FBF-1防爆閥適用于建材、冶金、化工、電力等部門中，作為壓縮易爆氣體管道的卸壓裝置，適用于壓縮易爆氣體，工作溫度300℃，使用壓力0.1MPa。該閥為鋼制焊接結構，結構簡單、重量輕、性能可靠。該閥由閥體、爆破片，壓蓋等組成。主要起保護作用、防止安全事故的發生、屬于液壓系統的鎖 、緊措施。當系統壓力大于0.1MPa壓力時，爆破片自行破裂，防止系統發生爆炸。
二、FBF-1防爆閥產品性能參數
| 適用介質 | 適用溫度 | 使用壓力 |
| 壓縮易爆氣體 | ≤80℃ | ≤0.1MPa |
三、FBF-1防爆閥產品主要零件材料
| 零件名稱 | 閥體 | 爆破片 | 閥蓋 |
| 材料 | 碳鋼 | 鋁合金 | 碳鋼 |
FBF-1防爆閥主要尺寸 (mm)
| A×A | B×B | C×C | H | n×d | 質量/kg | DN | D | D1 | H | n×d | 質量/kg |
| 200×200 | 270×270 | 305×305 | 220 | 8×φ18 | 40 | 200 | 305 | 270 | 220 | 9×φ18 | 37 |
| 250×250 | 335×335 | 370×370 | 250 | 12×φ18 | 48 | 250 | 370 | 335 | 250 | 12×φ18 | 44 |
| 300×300 | 385×385 | 425×425 | 300 | 12×φ18 | 54 | 300 | 425 | 385 | 300 | 12×φ18 | 55 |
| 350×350 | 435×435 | 477×477 | 350 | 12×φ18 | 67 | 350 | 477 | 435 | 350 | 12×φ18 | 65 |
| 400×400 | 490×490 | 536×536 | 400 | 12×φ18 | 85 | 400 | 536 | 490 | 400 | 12×φ18 | 82 |
| 450×450 | 540×540 | 588×588 | 450 | 16×φ18 | 99 | 450 | 588 | 540 | 450 | 16×φ18 | 94 |
| 500×500 | 600×600 | 649×649 | 500 | 16×φ18 | 112 | 500 | 649 | 600 | 500 | 16×φ18 | 108 |
| 600×600 | 700×700 | 750×750 | 550 | 16×φ18 | 152 | 600 | 750 | 700 | 550 | 16×φ18 | 142 |
| 700×700 | 800×800 | 850×850 | 550 | 16×φ22 | 204 | 700 | 850 | 800 | 550 | 16×φ22 | 180 |
| 800×800 | 900×900 | 950×950 | 600 | 20×φ22 | 228 | 800 | 950 | 900 | 600 | 20×φ22 | 202 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的FBF-1防爆閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
