Z943F電動平板閘閥

產品概況

產品型號：Z943F
公稱通徑：NPS 2"～60"、 DN50～1500mm
壓力范圍：CL150～900Lb、 PN1.0～16.0MPa
工作溫度：-15℃～+120℃
主體材質：碳鋼、不銹鋼、合金鋼
設計標準：API 6D、API6A、ASME B16.34、GB/T 19672
結構長度：ASME B16.10、GB/T 12221
連接標準：ASME B16.5、GB/T 9113、JB/T 79
壓力試驗：API 598、GB/T 13927、GB/T 26480、JB/T 9092
壓力-溫度等級：API6D、GB/T 26480

Z943F電動平板閘閥產品詳情

Z943F電動平板閘閥-產品說明

       百鋼閥門集團生產銷售的Z943F電動平板閘閥密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點；適用水、石油、天然氣、蒸汽等非腐蝕性和腐蝕性介質的管路系統中作啟閉裝置，特別適用于石化、油、氣、長輸管線等。


Z943F電動平板閘閥-性能規范

公稱壓力


產品型號

1.0～16.0MPa

 150～900Lb

無導流孔

Z9B43WF、Z9B43WD、Z9B43WY、Z9B43WbF、Z9B43WbY

有導流孔

Z9B43NF、Z9B43DF、Z9B43YF、Z9B43F、Z9B43D、Z9B43Y


壓力等級

常溫下壓力試驗(MPa)

適用溫度(℃)

適用介質

殼體

左密封

右密封

低壓密

"G"型

"D"型

普通型

"KZ"型

"Z"型

公稱壓力(MPa)

1

1.5

1.1

1.1

0.6

-29～250

-45～121

-29～121

含H2S和CO2＞500Mg/m3的介質

石油、天然氣、水等

1.6

2.4

1.76

1.76

0.6

2.5

3.75

2.75

2.75

0.6

4

6

4.4

4.4

0.6

6.4

9.6

7.04

7.04

0.6

10

15

11

11

0.6

16

24

17.6

17.6

0.6

磅級 Lb

150

2.93

2.07

2.07

0.6

300

5.52

5.52

5.52

0.6

400

10

7.31

7.31

0.6

600

15

11.03

11.03

0.6

900

22.4

16.54

16.54

0.6

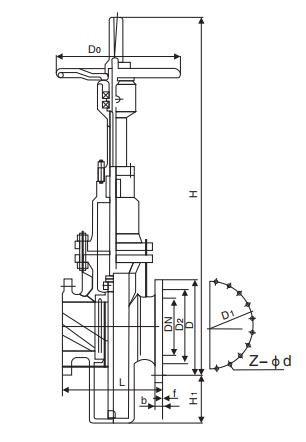

Z943F電動平板閘閥-外形尺寸


公稱壓力
（MPa） 		公稱通徑
（MPa） 		尺寸
L D D1 D2 b f z-d H H1 E W
1.6 40 165 150 110 84 18 3 4-18 365 415 90 305
50 178 165 125 99 20 3 4-18 387 455 105 305
65 190 185 145 118 20 30 8-18 466 545 133 305
80 203 200 160 132 20 3 8-18 520 645 156 305
100 229 220 180 156 22 3 8-18 655 740 182 305
150 267 285 240 211 24 3 8-22 823 980 269 305
200 292 340 295 266 24 3 12-22 1010 1210 350 305
250 330 405 355 319 26 3 12-26 1220 1470 412 305
300 356 460 410 370 28 4 12-26 1405 1805 505 305
350 381 520 470 429 30 4 16-26 1580 1950 560 305
400 406 580 525 480 32 4 16-30 1777 2197 665 305
500 457 715 650 609 36 4 20-33 2132 2652 817 458
600 508 840 770 720 38 5 20-36 2545 3201 920 458
2.5 40 165 150 110 84 18 3 4-18 365 415 90 305
50 178 165 125 99 20 3 4-18 387 455 105 305
65 191 185 145 118 20 3 8-18 466 545 133 305
80 203 200 160 132 24 3 8-18 520 645 156 305
100 229 235 190 156 24 3 8-22 655 740 182 305
150 267 300 250 211 28 3 8-26 823 980 269 305
200 292 360 310 274 30 3 12-26 1010 1210 350 305
250 330 425 370 330 32 3 12-30 1220 1470 412 305
300 356 485 430 389 34 4 16-30 1405 1805 505 305
350 381 555 490 448 38 4 16-33 1580 1950 560 305
400 406 620 550 503 40 4 16-36 1777 2197 665 305
500 457 730 660 609 44 4 20-36 2132 2652 817 458
600 508 845 770 720 46 4 20-39 2545 3201 920

458



溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z943F電動平板閘閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
