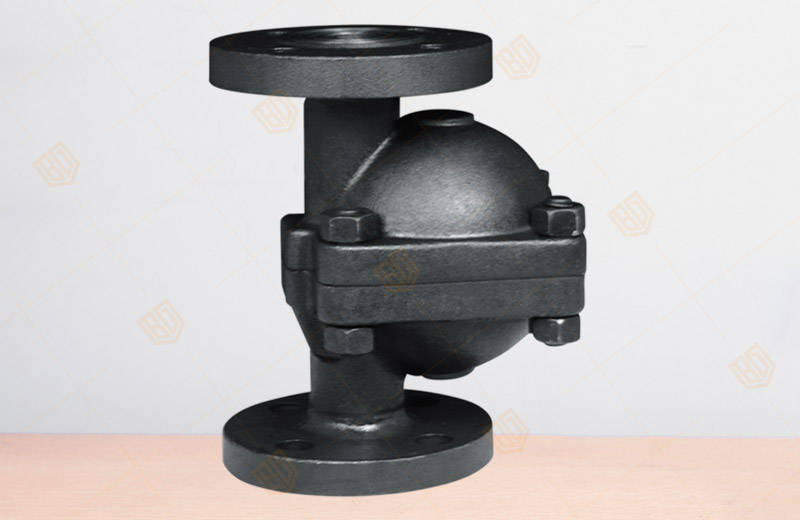

CS41H立式自由浮球式蒸汽疏水閥
產品概況
產品型號：CS41H
介質溫度：210℃（425/600℃）
允許壓力PMA：1.6MPa（2.5MPa）
工作壓力PMNO：0.02MPa
無負荷漏汽率RSN：≤0.1%
過冷度△T：≤3℃
最高背壓率RMBP：≥85℃
設計規范：GB/T 9093
結構長度：GB/T 12250
螺紋連接：ISO 228
法蘭連接：JB/T 79,GB 9113,ANSI B16.34
試驗與檢驗：GB/T 13927
CS41H立式自由浮球式疏水閥產品特點
1、不受壓力、溫度、冷凝水流量波動的影響，連續排水，有水即排，性能穩定，過冷度為 0℃ ，能使加熱設備達到較佳工作效率。
2、該疏水閥能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。
3、該疏水閥有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。
4、可垂直安裝于蒸汽管道上，使用方便。
CS41H立式自由浮球式疏水閥工作原理
百鋼閥門集團生產銷售的CS11H-3NL/CS41H-3NL立式自由浮球式疏水閥的結構簡單，內部只有一個精細研磨的不銹鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長。裝置剛起動時，管道內出現空氣和低溫冷凝水，雙金屬自動排空氣元件把浮球推離閥座，閥門打開，排除不凝結氣體，低溫冷凝水流進疏水閥，浮球上升，凝結水迅速排放。裝置很快提升溫度，管道內溫度上升到飽和溫度之前，雙金屬自動排空氣元件感溫變型伸直;蒸汽疏水閥進入正常運行狀況，浮球隨液位升降調節閥孔流量;當凝結水停止進入時，浮球隨介質流向逼近閥座，關閉閥門。立式自由浮球式蒸汽疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏。
CS41H立式自由浮球式疏水閥主要尺寸
|
型 號 |
通徑 |
連接方式 |
外形尺寸 |
|
|
H |
L |
|||
|
CS11H-16-ⅠL |
15 |
螺紋 |
120 |
84 |
|
20 |
120 |
84 |
||
|
25 |
120 |
84 |
||
|
CS41H-16-ⅠL |
15 |
法蘭 |
150 |
84 |
|
20 |
150 |
84 |
||
|
25 |
150 |
84 |
||
|
CS11H-16-ⅡL |
15 |
螺紋 |
160 |
170 |
|
20 |
160 |
170 |
||
|
25 |
160 |
170 |
||
|
CS41H-16-ⅡL |
15 |
法蘭 |
210 |
195 |
|
20 |
210 |
195 |
||
|
25 |
210 |
195 |
||
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的CS41H立式自由浮球式蒸汽疏水閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
