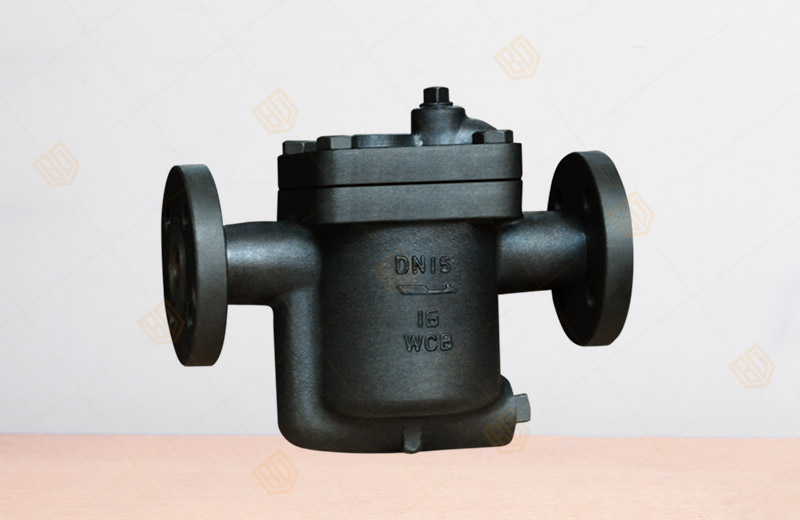

ES8F倒置桶式蒸汽疏水閥
產品概況
產品型號：ES8F
公稱通徑：DN15~65mm
公稱壓力：PN0.01~1.6MPa
工作溫度：≤350℃
主要材質：鍛鋼、不銹鋼、鈦合金鋼、鉻鉬鋼、低溫鋼
驅動方式：手動
設計規范：GB/T 9093
結構長度：GB/T 12250
螺紋連接：ISO 228
法蘭連接：JB/T 79,GB 9113,ANSI B16.34
試驗與檢驗：GB/T 13927
ES8F倒置桶式蒸汽疏水閥基本信息
百鋼閥門集團生產銷售的ES8F倒置桶式蒸汽疏水閥工作原理：倒吊（置）桶式蒸汽疏水閥它是利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，倒吊桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。
ES8F倒置桶式蒸汽疏水閥產品主要尺寸
| 產品型號 |
公稱通徑 DN |
連接方式 |
使用壓力范目 (Mpa) |
允許溫度℃ | 閥體材質 | 外形尺寸 | |||
| L | H1 | H2 | W | ||||||
|
ES8B (CS15H-5·8·16) |
15 20 25 |
內螺紋 ZG1/2"~1" |
0.01~0.5·0.8·1.6 | 220 | WCB | 138 | 72 | 94 | 103 |
|
ES8N (CS15H-5·8·16) |
15 20 25 |
內螺紋 ZG1/2"~1" |
0.01~0.5·0.8·1.6 | 220 | WCB | 138 | 72 | 94 | 103 |
|
ES8BF (CS45H-5·8·16) |
15 20 25 |
法蘭 | 0.01~0.5·0.8·1.6 | 220 | WCB | 210 | 72 | 94 | 103 |
|
ES8NF (CS45H-5·8·16) |
15 20 25 |
法蘭 | 0.01~0.5·0.8·1.6 | 220 | WCB | 210 | 72 | 94 | 103 |
|
ES10 (CS15H-8·12·16) |
20~40 |
內螺紋 ZG1/2"~1" |
0.01~0.8·1.2·1.6 | 220 | WCB | 200 | 93 | 132 | 142 |
|
ES10F (CS45H-8·12·16) |
15~25 32~50 |
法蘭 | 0.01~0.8·1.2·1.6 | 220 | WCB | 270 | 93 | 132 | 142 |
|
ES12N (CS45H-16) |
15~25 32~50 |
法蘭 | 0.01~1.6 | 200 | WCB | 280 | 93 | 132 | 142 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ES8F倒置桶式蒸汽疏水閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
