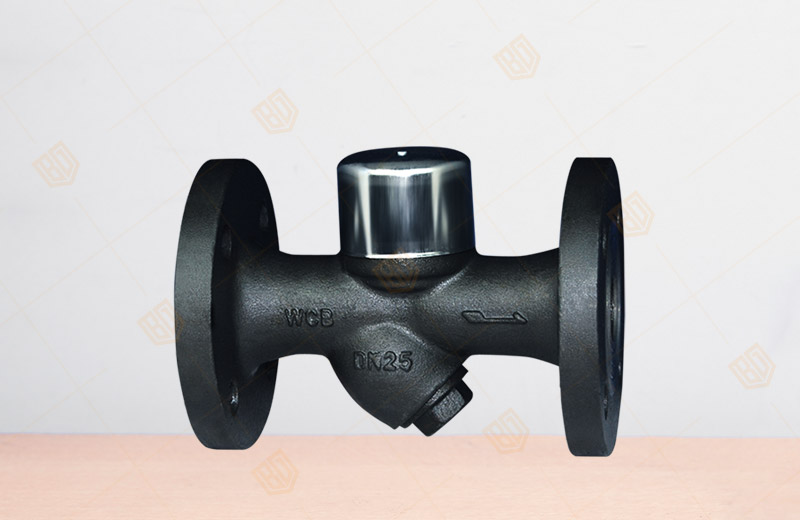

CS49Y熱動力圓盤式蒸汽疏水閥
產品概況
產品型號：CS49Y
公稱通徑：DN15~65mm
公稱壓力：PN0.01~1.6MPa
工作溫度：≤350℃
主要材質：鍛鋼、不銹鋼、鈦合金鋼、鉻鉬鋼、低溫鋼
驅動方式：手動
設計規范：GB/T 9093
結構長度：GB/T 12250
螺紋連接：ISO 228
法蘭連接：JB/T 79,GB 9113,ANSI B16.34
試驗與檢驗：GB/T 13927
CS49Y熱動力圓盤式蒸汽疏水閥工作原理：
百鋼閥門集團生產銷售的CS49Y熱動力圓盤式蒸汽疏水閥是利用蒸汽和凝結水通過閥孔時流速和體積產生變化不同熱力學性質，驅動閥片開關閥座孔，從而達到阻汽排水。
CS49Y熱動力圓盤式蒸汽疏水閥結構特點：
1、本閥結構結實、重量輕、體積小、使用壓力范圍大，不需任何調節。
2、具有空氣排放裝置，迅速排除初時空氣,保證快速啟動。
3、可承受過熱空氣，抗凍能力強，安裝不受限制。
CS49Y熱動力圓盤式蒸汽疏水閥主要外形尺寸：
| 型號 | 公稱通徑 | L | H | H1 | ø |
| CS49H | 15 | 150 | 110 | 50 | 53 |
| 20 | |||||
| 25 | 160 | ||||
| 32 | 230 | 148 | 70 | 68 | |
| 40 | |||||
| 50 | 158 | 77 | 77 | ||
| 65 | 250 | 173 | 80 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的CS49Y熱動力圓盤式蒸汽疏水閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
